地下电网电力金具

如何保护配电系统和电力设备免受故障电流的影响是地下电网的主要问题!
超过80多年的行业经验,BURNDY奔迪工程师协同美国电力部门已经成功开发出一套完善的连接和保护电缆和电力设备的地下配电系统,并于1947年成功应用在纽约市地下电网的建设中;系统中的所有部件固有的实用性和稳定性,为日后世界各地众多城市的地下电网快速发展做出了贡献!

尽管地下电网配电有着很多优点,但主要难点还是如何在狭小的电力井内做线路连接。 曾经必做的步骤有:焊接电缆,接点连接和去除电缆铅皮;这些操作需要相当多的经验和技巧,费时费力成本又高,而且电气和机械性能很容易受到焊接不良的影响。

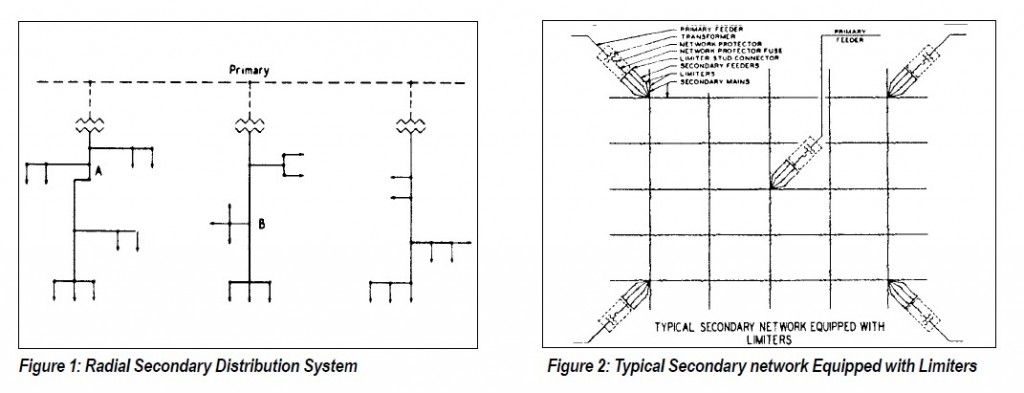

为了规避这些弊端,奔迪技术工程师和电力人员一起开发出可靠易用低成本的地下配电专用产品MOLE莫乐和HYCRAB海科;MOLE莫乐采用机械式安装,而HYCRAB海科采用压接式安装,它们都可实现单路到多路的分支连接;并应用于总线结构和网状结构两种电网形式:总线结构(右图fig1)是一种经济的配电方式,但不适用于要求高可靠性的高负荷密集地区;网状结构(右图fig2)已经成为AC交流电在高负荷密集区域连续不间断供电的标准配电方式!在使用上MOLE莫乐产品简单实用,一把扳手即可搞定安装,而且电气和物理性能完全稳定可靠;为确保这些连接器正确的连接,奔迪同时开发出了限制器和保险丝来保护二次系统免受故障电流的影响。

设计目标
所有地下金具的设计满足特定的服务要求,同时具有以下四个基本特性:

  • 可靠性-最小化避免高负荷用电地区停断电
  • 易于性-使用机械式代替传统焊接式易于井内作业
  • 经济性-绝缘连接省时省力确保可靠安装
  • 功能性-不断电的情况下搭建或扩容电网
blank
blank

MOLE 莫乐

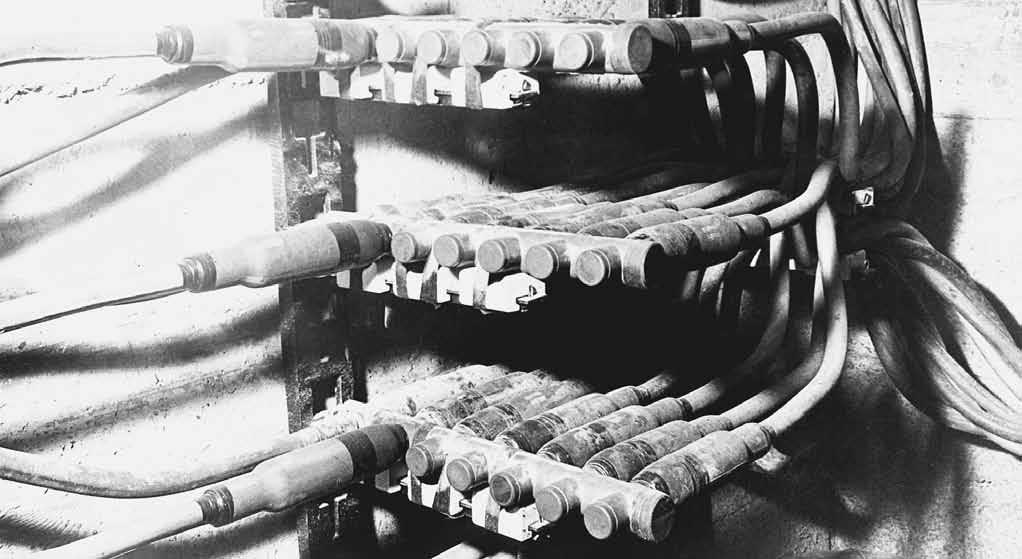

MOLE莫乐,广泛应用的一种地下金具产品,由内螺纹接口的铜排和模塑胶壳组成的一种多路绝缘连接器,通过接线座,螺母和紧固套的强大紧固夹力将电缆连接固定。铜排安装在绝缘模塑胶壳中,加厚的胶壳可完全避免高温引发的绝缘性能下降。产品共有三个电流等级:1500、2000-2500和3000安培,每个接口都可承载相应的最大电流量,为避免电流超载,内部连接使用平行对接方法。安装线径最小16最大到800平方。

产品特性

  • 完全密封的接口;
  • 已安装的电缆可以取出;
  • 已安装的接线座、螺母和紧固套可以更换;
  • 通过转接头可以增加接口数量;



组件安装

  1. 首先将电缆剥皮,
  2. 然后将螺母和紧固套安装在电缆上,
  3. 最后将剥皮电缆的未端放入接线座里并旋紧螺母。



##为达到更高防护等级,在安装时推荐使用绝缘护套,通过在水中和其它恶劣条件下的测试证明,接口连接处完全防尘防水防潮!

HYCRAB 海科

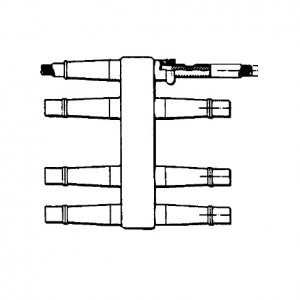

HYCRAB海科,将多个电缆连接到一个共用接点上比较经济的产品,共有两种类型:一种由压接式铜套筒和模塑胶壳组成的多路绝缘连接器,一种是全铜制造的多路非绝缘连接器;在安装上,它们需要使用HYPRESS压线钳和压模进行安装,每个接口最多压痕2处;压接式安装可达到最高最稳定的导电性能,此外,它们还可以和Y-R拼接套管组合使用,安装线径从16到240平方。

blank

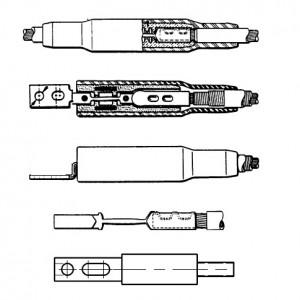

Limiters 故障电流限制器

为了避免来自高压闪络对电缆绝缘层的损伤,奔迪工程技术人员开发出故障电流限制器,它安装在二次系统的所有线路连接点上,有效降低事故发生率,250V下标准中断电流30K安培;奔迪电网保险丝对变压器或断路器失灵作后备保护缓冲,通过协调限制器和保险丝的时间电流特性,成功消除了一次故障可能性,从而减少故障排查。当然,故障电流限制器,电网保险丝和线缆绝缘特性必须协调一致,以确保在造成大面积停电之前分离出故障。 对于高强故障电流,可选用奔迪200K高能限制器,该款高能限制器的设计初衷是在大流量故障电流影响下经济有效的保护整个配电系统,并将破坏力和损失降到最低; 它广泛地安装在600V二次系统中,保护中断最大到200K安培(对称安装),测试中功率因数小于15%。
