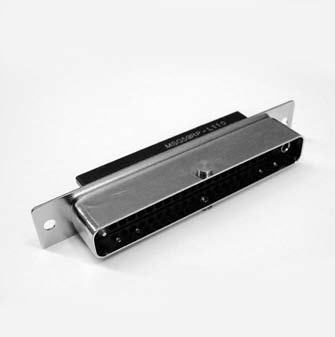

MSG59RF
フランジ付き ライトアングルPCBレセプタクル
General Details
MSGシリーズは薄型、コンパクトデザインの50極および、59極の角形I/Oコネクタです。MSGシリーズは一般産業界で広く普及しております19インチのユーロラック用にデザインされております。
ボードマウントタイプおよびパネルマウントI/Oタイプがあります。基板実装タイプは、100V用のプリント基板配線パターンにも対応しています。
誤挿入防止キー、ダストキャップなど、数種類のアクセサリーが用意されています。
仕様
使用温度範囲： −55℃〜＋85℃
定格電流： 13A（パネルマウント）、
7.5A（基板実装タイプ）
接触抵抗： 15mΩ以下
絶縁抵抗： 5000MΩ以上
耐電圧： A.C.2000V（1分間）
耐久： 嵌合･離脱500回
振動： JIS-C-0040
振動／衝撃： JIS-E-4031 等級B
塩水憤霧： JIS-C 0023
温湿度組合せ： JIS-C 0028
